Цифровий мультиметр ZOTEK ZT102 та його основні переваги

Мультиметр - незамінний інструмент, який може знадобитися в найрізноманітніших ситуаціях, починаючи від домашніх ремонтів і закінчуючи виконанням професійних ремонтів. Наявність мультиметра дозволяє здійснювати вимірювання постійного та змінного напруги, постійного та змінного струму, опору, ємності, перевірки діодів та ланцюга, вимірювання температури, частоти та інших параметрів.

Однією з найпопулярніших та практичних моделей є цифровий мультиметр ZOTEK ZT102. Особливістю мультиметра ZOTEK ZT102 є здатність автоматично вибирати діапазон вимірювання та обчислювати середньоквадратичне значення вимірюваної змінної напруги за допомогою функції True RMS.

Функціонал ZOTEK ZT102 пропонує п'ять режимів роботи:

1. Вимірювання постійного та змінного напруги.
2. Вимірювання опору, прямої напруги діоду та перевірка ланцюга.
3. Вимірювання постійного та змінного струму.
4. Вимірювання частоти та коефіцієнта заповнення.
5. Вимірювання температури.

1. При виборі режиму вимірювання напруги (піктограма "V") за замовчуванням встановлюється режим вимірювання постійного струму та автоматичний вибір діапазону (піктограма "AUTO"). Натискання кнопки "SEL" перемикає між вимірюванням постійного (піктограма "DC") та змінного (піктограма "AC") напруги. Для вимірювання змінного струму використовується функція обчислення середньоквадратичного значення (піктограма "True RMS"). Подальші натискання кнопки "SEL" дозволяють перемикатися на вимірювання частоти (піктограма "Hz") та коефіцієнта заповнення (піктограма "%"). При вимірюванні постійної напруги, якщо полярність неправильна, на дисплеї відображується знак "-". Діапазон вимірювання напруги: постійного 60 мВ ~ 1000 В; змінного 60 мВ ~ 750 В. Якщо вимірюване значення виходить за вибраний діапазон, на дисплеї відображується "OL".
При виборі режиму вимірювання напруги в мілівольтах (піктограма "mV"), за замовчуванням встановлюється режим вимірювання постійного струму та автоматичний вибір діапазону (піктограма "AUTO"). Натискання кнопки "SEL" перемикає між вимірюванням постійного (піктограма "DC") та змінного (піктограма "AC") напруги. Для вимірювання змінного струму використовується функція обчислення середньоквадратичного значення (піктограма "True RMS").

2. При активації режиму вимірювання опору, прямої напруги діоду та перевірки ланцюга, автоматично встановлюється вибір діапазону вимірювання (піктограма "AUTO") та режим вимірювання опору (піктограми "МОм", "кОм", "Ом"). Діапазон вимірюваного опору становить 1 Ом - 60 МОм.
Перше натискання кнопки "SEL" перемикає на режим звукової перевірки ланцюга (звуковий сигнал подається при опорі менше 50 Ом).
Друге натискання кнопки "SEL" переводить в режим вимірювання прямої напруги діоду в вольтах.
Третє натискання кнопки "SEL" переводить в режим вимірювання ємності (піктограми "нано", "міли", "мікро фаради"). При вимірюванні великих ємностей прилад може затриматися на кілька секунд. Діапазон вимірюваної ємності становить 10 нФ ~ 10 мкФ.
При виході вимірюваного значення за вибраний діапазон на дисплеї відображується "OL".

3. При активації режиму вимірювання частоти та коефіцієнта заповнення, за замовчуванням встановлюється автоматичний вибір діапазону вимірювання (піктограма "AUTO") та режим вимірювання частоти (піктограма "Hz"). Діапазон вимірюваної частоти становить 50 Гц ~ 20 МГц.
Перше натискання кнопки "SEL" перемикає на режим вимірювання коефіцієнта заповнення (піктограма "%"). Діапазон вимірюваного коефіцієнта заповнення становить 1% ~ 99%.
При виході вимірюваного значення за вибраний діапазон на дисплеї відображується "OL".

4. При активації режиму вимірювання струму (піктограма A), за замовчуванням встановлюється постійний струм та автоматичний вибір діапазону вимірювання (піктограма AUTO). Перше натискання кнопки "SEL" перемикає між вимірюванням постійного (піктограма DC) та змінного (піктограма AC) струму. Вимірювання змінного струму виконується з використанням функції обчислення середньоквадратичного значення (піктограма True RMS).
При активації режиму вимірювання струму в міліамперах (піктограма mA), за замовчуванням встановлюється постійний струм та автоматичний вибір діапазону вимірювання (піктограма AUTO). Натискання кнопки "SEL" перемикає між вимірюванням постійного (піктограма DC) та змінного (піктограма AC) струму. Вимірювання змінного струму виконується з використанням функції обчислення середньоквадратичного значення (піктограма True RMS).
Діапазон вимірюваного струму DC/AC становить 60 мкА ~ 10 А. При виході вимірюваного значення за вибраний діапазон на дисплеї відображується "OL".

5. При активації функції вимірювання температури, вибирається режим вимірювання в градусах Цельсія (позначено символом °C). Діапазон вимірюваних температур становить від -20 до 1000°C. Перше натискання кнопки "SEL" перемикає на режим вимірювання в градусах Фаренгейта. У цьому режимі діапазон вимірюваних температур становить від -4 до 1832°F.
При натисканні кнопки "HOLD" поточне вимірюване значення фіксується на дисплеї (позначено символом HOLD). Ця функція особливо зручна, коли дисплей не видно під час вимірювання. Якщо утримувати кнопку "HOLD" протягом 3 секунд, увімкнеться біла підсвітка дисплея, яка автоматично вимкнеться через 2 хвилини.
Для вимірювання сили струму необхідно підключити червоний щуп в роз'єм, позначений як 10 А. Для вимірювання температури потрібно використовувати термопару, яка входить у комплект поставки. Термопара має тип K та довжину 1 метр.

Конструкція мультиметра ZOTEK ZT102.

Дисплей мультиметра має розмір 2,4 дюйма і роздільну здатність 6000 плаваючих розрядів. Для початку використання тестера ZOTEK ZT102 потрібно встановити дві батарейки типу AAA в батарейний відсік, дотримуючись вказаної полярності на корпусі. Батарейний відсік зафіксований на гвинті, який слід відкрутити для доступу до нього.

Режими роботи тестера вибираються за допомогою поворотного перемикача, на якому є вказівна стрілка. Кнопка "SEL" для перемикання функцій виділена жовтим кольором, так само, як і написи поруч з поворотним перемикачем, на які вона впливає.
Тестер ZOTEK ZT102 забезпечує захист від перевантажень до 1000 В постійного або 750 В змінного струму. При виході вимірюваного значення за межі діапазону на дисплеї з'являється символ OL. При перевищенні межі вимірювань прилад видаватиме короткий звуковий сигнал високої тональності. Також тестер ZT102 відображає полярність вхідного сигналу символом "–".

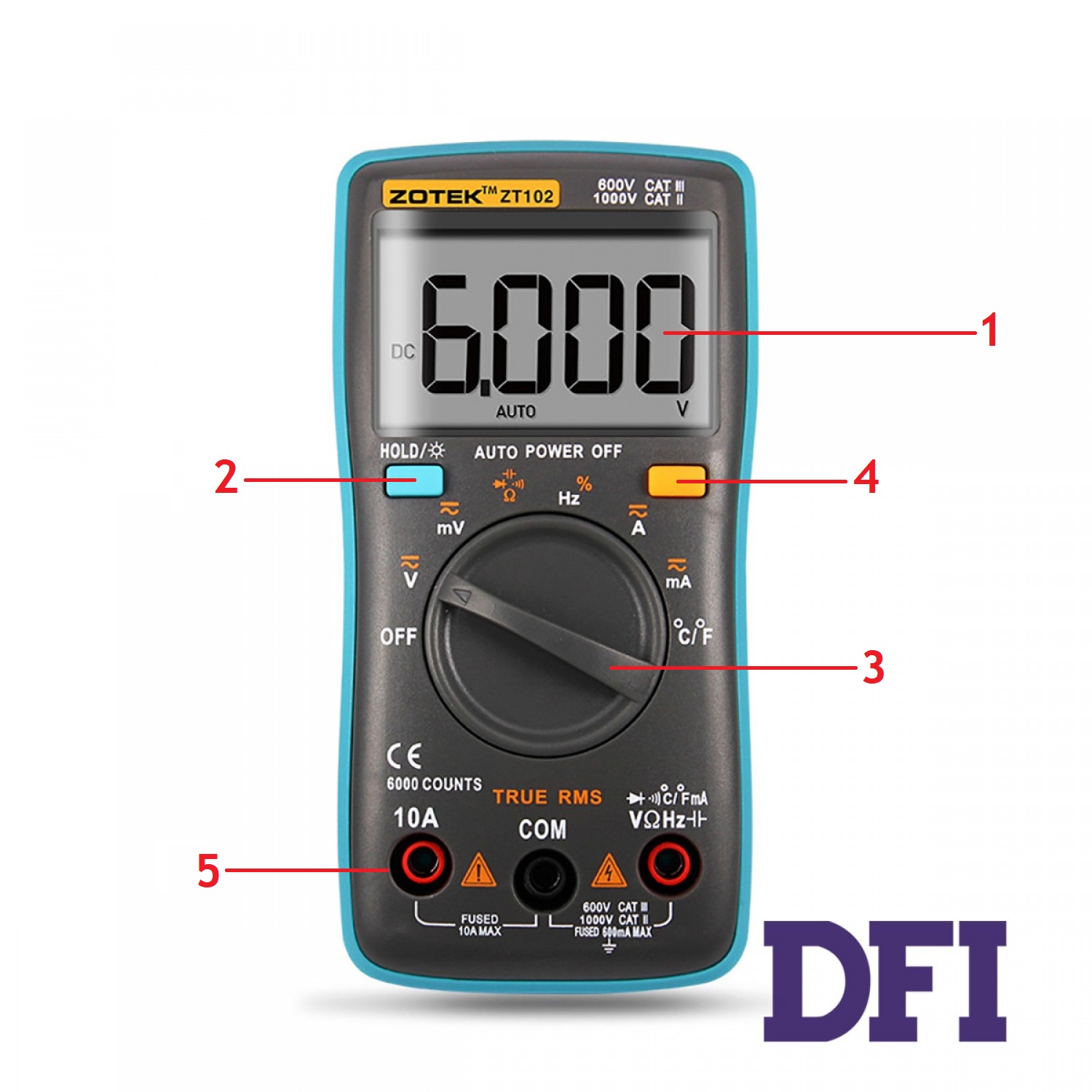

1. LCD дисплей: відображає вимірювані значення та індикації режимів роботи.
2. Кнопка “HOLD”: для фіксації значення під час вимірювання натисніть цю кнопку - на дисплеї з'явиться індикатор "HOLD". Щоб вийти з режиму фіксації значень, натисніть цю кнопку знову. Щоб увімкнути підсвітку, натисніть і утримуйте цю кнопку протягом 2 секунд. Повторіть цю дію, щоб вимкнути підсвітку.
3. Поворотний перемикач: використовується для вибору необхідної функції та установки відповідного діапазону.
4. Кнопка «Select»: використовується для вибору режимів DC/AC, Діоди/Опір/Зумер.
5. Вхідні роз'єми для підключення щупів: використовуються для підключення вимірювальних пристроїв.

Основні характеристики:

-  Вимірювання змінної напруги - ~ 60mV/600mV/6V/60V/600V/750V ± 1,0%

-  Вимірювання постійної напруги - 60mV/600mV/6V/60V/600V/1000V ± 0,5%

-  Вимірювання змінного струму - 60mA/600mA/6A/10A ± 1,5%

-  Вимірювання постійного струму - 60mA/600mA/6A/10A ± 1,2%

-  Вимірювання опору - 600/6k/60k/600k/6M/60M ± 0,5% (± 1,5%)

-  Вимірювання ємності - 10nF/100nF/1uF/10uF/100uF/1000uF/10 000uF ± 2,0%

-  Вимірювання ємності до 40 000 МкФ та більше.

-  Вимірювання частоти (макс. вхідне напруга - 250в) - 1Hz-10MHz ± 0,08%

-  Перевірка напівпровідників - є

-  Звуковий прозвін - є

-  Скважність (%) 1% - 99% з точністю 0.8%

-  Вимірювання температури: -20 ... 1000 С з роздільною здатністю 1 градус Цельсія (вимірювання за допомогою включеної в комплект термопари -50 до 400 С)

Живлення - 2x 1.5V AAA
Розміри - 65x130x32 мм
Вага - 130 г.

Комплектація:

- Мультиметр ZOTEK ZT102
- Щупи
- Інструкція
- Чохол
- Термопара (-50 до 400 С / -58 до 752 F)
