Цифровой мультиметр ZOTEK ZT102 и основные его преимущества

Мультиметр – незаменимый инструмент, который может понадобиться в самих различных ситуациях, начиная с домашних ремонтов и до выполнения профессиональных ремонтов. Наличие мультиметра позволяет производить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, проверки диодов и цепи, измерения температуры, частоты и т.д.

Одной из самых популярных и практичных моделей является цифровой мультиметр ZOTEK ZT102. Особенностью мультиметра ZOTEK ZT102 является способность автоматически выбирать диапазон измерения и вычислять среднеквадратичное значение измеряемого переменного напряжения с использованием функции True RMS.

Функционал  ZOTEK ZT102 предлагает пять режимов работы:

1. Измерение постоянного и переменного напряжения.
2. Измерение сопротивления, прямого напряжения диода и проверка цепи.
3. Измерение постоянного и переменного тока.
4. Измерение частоты и коэффициента заполнения.
5. Измерение температуры.

1. При выборе режима измерения напряжения (пиктограмма "V") по умолчанию устанавливается режим измерения постоянного тока и автоматический выбор диапазона (пиктограмма "AUTO"). Нажатие кнопки "SEL" переключает между измерением постоянного (пиктограмма "DC") и переменного (пиктограмма "AC") напряжения. Для измерения переменного тока используется функция вычисления среднеквадратичного значения (пиктограмма "True RMS"). Дальнейшие нажатия кнопки "SEL" позволяют переключаться на измерение частоты (пиктограмма "Hz") и коэффициента заполнения (пиктограмма "%"). При измерении постоянного напряжения, если полярность неправильная, на дисплее отображается знак "-". Диапазон измерения напряжения: постоянного 60 мВ ~ 1000 В; переменного 60 мВ ~ 750 В. Если измеряемое значение выходит за выбранный диапазон, на дисплее отображается "OL".
При выборе режима измерения напряжения в милливольтах (пиктограмма "mV"), по умолчанию устанавливается режим измерения постоянного тока и автоматический выбор диапазона (пиктограмма "AUTO"). Нажатие кнопки "SEL" переключает между измерением постоянного (пиктограмма "DC") и переменного (пиктограмма "AC") напряжения. Для измерения переменного тока используется функция вычисления среднеквадратичного значения (пиктограмма "True RMS").

2. При активации режима измерения сопротивления, прямого напряжения диода и проверки цепи, автоматически устанавливается выбор диапазона измерения (пиктограмма "AUTO") и режим измерения сопротивления (пиктограммы "МОм", "кОм", "Ом"). Диапазон измеряемого сопротивления составляет 1 Ом – 60 МОм.
Первое нажатие кнопки "SEL" переключает на режим звуковой проверки цепи (звуковой сигнал подается при сопротивлении менее 50 Ом).
Второе нажатие кнопки "SEL" переводит в режим измерения прямого напряжения диода в вольтах.
Третье нажатие кнопки "SEL" переводит в режим измерения емкости (пиктограммы "нано", "мили", "микро фарады"). При измерении больших емкостей прибор может задержаться на несколько секунд. Диапазон измеряемой емкости составляет 10 нФ ~ 10 мкФ.
При выходе измеряемого значения за выбранный диапазон на дисплее отображается "OL".

3. При активации режима измерения частоты и коэффициента заполнения, по умолчанию устанавливается автоматический выбор диапазона измерения (пиктограмма "AUTO") и режим измерения частоты (пиктограмма "Hz"). Диапазон измеряемой частоты составляет 50 Гц ~ 20 МГц.
Первое нажатие кнопки "SEL" переключает на режим измерения коэффициента заполнения (пиктограмма "%"). Диапазон измеряемого коэффициента заполнения составляет 1% ~ 99%.
При выходе измеряемого значения за выбранный диапазон на дисплее отображается "OL".

4. При активации режима измерения тока (пиктограмма A), по умолчанию устанавливается постоянный ток и автоматический выбор диапазона измерения (пиктограмма AUTO). Первое нажатие кнопки "SEL" переключает между измерением постоянного (пиктограмма DC) и переменного (пиктограмма AC) тока. Измерение переменного тока выполняется с применением функции вычисления среднеквадратичного значения (пиктограмма True RMS).
При активации режима измерения тока в милиамперах (пиктограмма mA), по умолчанию устанавливается постоянный ток и автоматический выбор диапазона измерения (пиктограмма AUTO). Нажатие кнопки "SEL" переключает между измерением постоянного (пиктограмма DC) и переменного (пиктограмма AC) тока. Измерение переменного тока выполняется с применением функции вычисления среднеквадратичного значения (пиктограмма True RMS).
Диапазон измеряемого тока DC/AC составляет 60 мкА ~ 10 А. При выходе измеряемого значения за выбранный диапазон на дисплее отображается "OL".

5. При активации функции измерения температуры, выбирается режим измерения в градусах Цельсия (обозначено символом °C). Диапазон измеряемых температур составляет от -20 до 1000°C. Первое нажатие кнопки "SEL" переключает на режим измерения в градусах Фаренгейта. В этом режиме диапазон измеряемых температур составляет от -4 до 1832°F.
При нажатии кнопки "HOLD" текущее измеряемое значение фиксируется на дисплее (обозначено символом HOLD). Эта функция особенно удобна, когда дисплей не виден во время измерения. Если удерживать кнопку "HOLD" в течение 3 секунд, включится белая подсветка дисплея, которая автоматически выключится через 2 минуты.
Для измерения силы тока необходимо подключить красный щуп в разъем, обозначенный как 10 А. Для измерения температуры требуется использовать термопару, входящую в комплект поставки. Термопара имеет тип K и длину 1 метр.


Устройство мультиметра ZOTEK ZT102.

Дисплей мультиметра имеет размер 2,4 дюйма и разрешение 6000 отсчётов с плавающей точкой. Для начала использования тестера ZOTEK ZT102 необходимо установить две батарейки типа AAA в батарейный отсек, следуя указанной полярности на корпусе. Батарейный отсек зафиксирован на шурупе, который следует открутить для доступа к нему.
Режимы работы тестера выбираются с помощью поворотного переключателя, на котором имеется указательная стрелка. Кнопка "SEL" для переключения функций выделена жёлтым цветом, также как и надписи рядом с поворотным переключателем, на которые она влияет.
Тестер ZOTEK ZT102 обеспечивает защиту от перегрузок до 1000 В постоянного или 750 В переменного тока. При выходе измеряемой величины за пределы диапазона появляется символ OL на дисплее. При превышении предела измерений прибор издает короткий звуковой сигнал высокой тональности. Также тестер ZT102 отображает полярность входного сигнала символом "–".

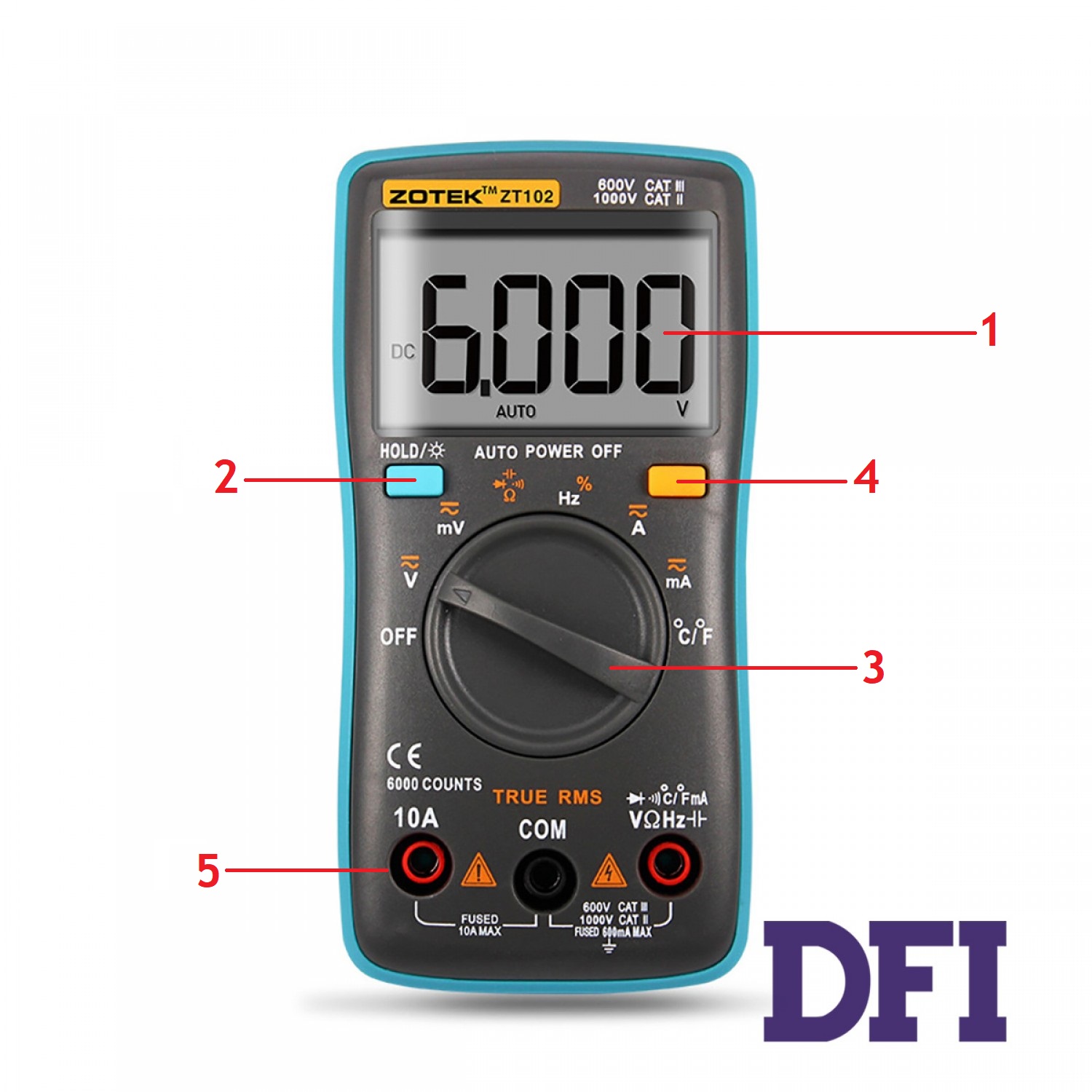

1. LCD дисплей.
2. Кнопка “HOLD”
Для фиксирования значения в процессе измерения нажмите данную кнопку - на дисплее будет отображен индикатор "HOLD". Чтобы выйти из режима фиксации значений, нажмите данную кнопку ещё раз. Чтобы включить подсветку, нажмите и удерживайте данную кнопку в течение 2 секунд. Повторите это действие для выключения подсветки.
3. Поворотный переключатель.
Используется для выбора нужной функции и установки соответствующего диапазона.
4. Кнопка «Select».
Используется для выбора режимов DC/AC, Диоды/Сопротивление/Зуммер.
5. Входные разъемы для подключения щупов.

Основные характеристики.

- Измерение переменного напряжения - ~ 60mV/600mV/6V/60V/600V/750V ± 1,0%
- Измерение постоянного напряжения - 60mV/600mV/6V/60V/600V/1000V ± 0,5%
- Измерение переменного тока - 60mA/600mA/6A/10A ± 1,5%
- Измерение постоянного тока - 60mA/600mA/6A/10A± 1,2%
- Измерение сопротивления - 600/6k/60k/600k/6M/60M ± 0,5% (± 1,5%)
- Измерение ёмкости - 10nF/100nF/1uF/10uF/100uF/1000uF/10 000uF ± 2,0%
- Измерение емкости до 40 000 МкФ и более.
- Измерение частоты (макс. вх. напряжение- 250в) - 1Hz-10MHz ± 0,08%
- Проверка полупроводников - есть
- Звуковая прозвонка - есть
- Скважность (%) 1% - 99% с точностью 0.8%
- Измерение температуры: -20 ... 1000 С с разрешением 1 градус Цельсия (измерение при помощи входящей в комплект термопары -50 до 400 С)

Питание - 2x 1.5V AAA
Размеры - 65x130x32 мм
Вес - 130 г.

Комплектация:

- Мультиметр ZOTEK ZT102
- Щупы
- Инструкция
- Чехол
- термопара (-50 до 400 С / -58 до 752 F)

Оформить заказ на ZOTEK ZT102 можна обратившись к менеджеру, или перейдя по ссылке: https://dfi.ua/rashodnye-materialy/rashodka/cifrovoj-multimetr-zotek-zt102-true-rms-s-avtomaticheskim-vy.html
