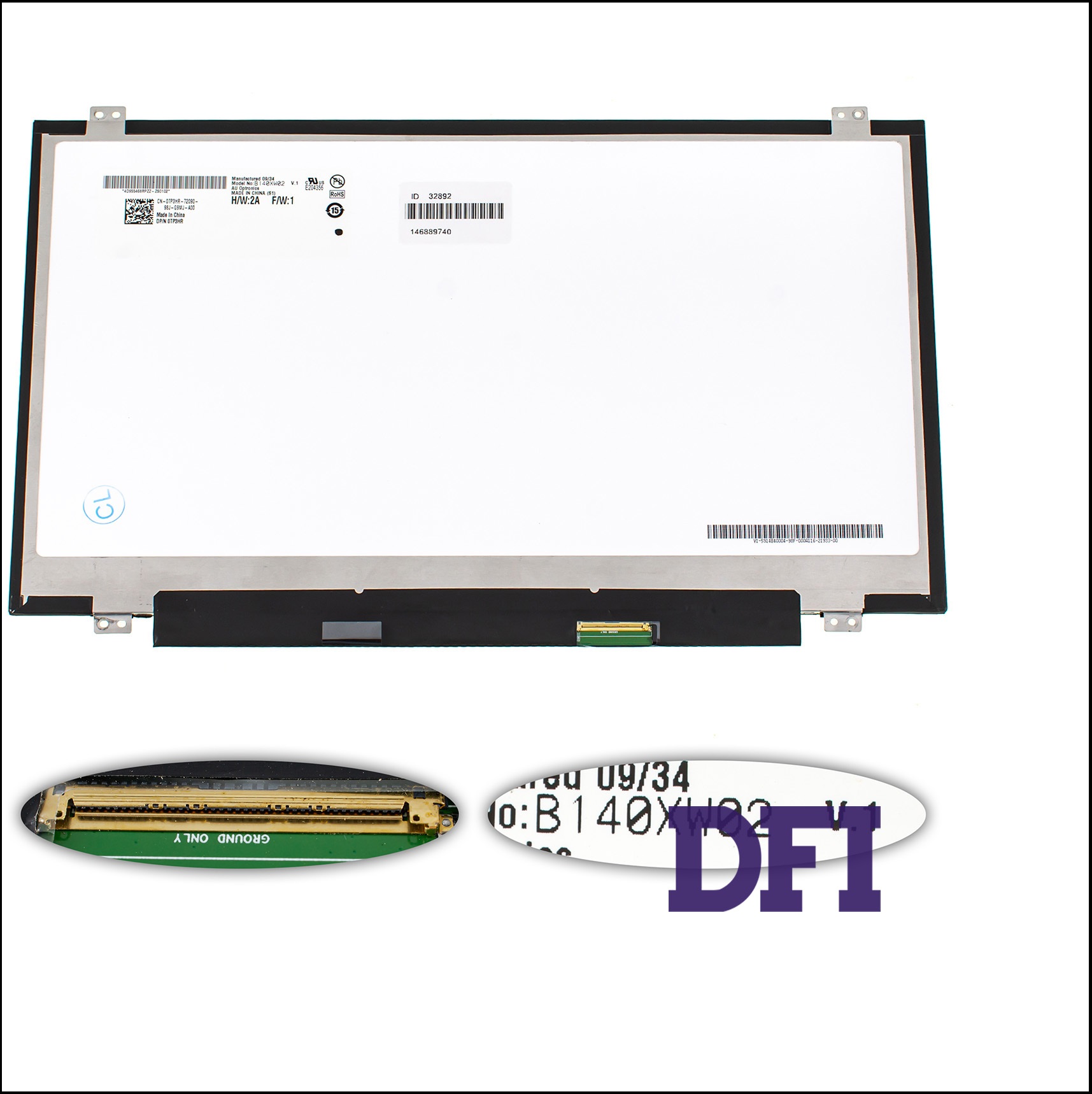

Заміна матриці 15.6 "з ламповим підсвічуванням (CCFL) на світлодіодну (LED)
Найпоширенішими сьогодні ноутбуками є ноутбуки з діагоналлю 15.6 "з роздільною здатністю 1366 * 768 - близько 70% ринку. При цьому матриці в даних ноутбуках бувають двох типів: з ламповим (CCFL) і світлодіодним (LED) підсвічуванням. Матриці з ламповим підсвічуванням використовувалися в перших ноутбуках 15.6 "і на сьогоднішній день зустрічаються вже рідко. При цьому вартість даної матриці в 2-3 рази дорожче, ніж зі світлодіодним (LED) підсвічуванням. Але якщо у вашому ноутбуці стоїть матриця саме з CCFL підсвічуванням і ви зіткнулися з необхідністю її заміни, можлива заміна вашої CCFL матриці на LED.
Для заміни CCFL матриці на LED необхідно використовувати спеціальний перехідник. Даний перехідник підключається замість інвертора в ноутбуці. При цьому необхідно правильно його підключити. У даній статті ми опишемо алгоритм підключення даного перехідника.
При підключенні даного перехідника дуже важливий один момент: незважаючи на те, що на платі перехідника є розмітка, не намагайтеся підключити його без замірів, навіть якщо у вас роз'єм живлення інвертора підходить до одного з роз'ємів на перехіднику. У 95% випадків дані розмітки не збігаються з дійсністю. І якщо ви підключите без замірів, в кращому випадку це призведе до того, що ноутбук просто не запуститься, а в гіршому - до поломки як ноутбука ,так і самого перехідника для матриці.
Отже, для підключення перехідника необхідно виконати наступне:
1. Підбираємо відповідний роз'єм на перехіднику, в який найкраще вставляється роз'єм від інвертора (це робиться при знеструмленому ноутбуці і вилученій батареї).
2. Після того, як роз'єм обраний, приступаємо до вимірів. Зазвичай, роз'єм під інвертор має 4 дроти: плюс, мінус, включення / вимикання підсвічування і регулювання яскравості. Нам необхідно їх визначити, щоб правильно підключити до відповідних пінів в роз'ємі, який ми підібрали в першому пункті. В першу чергу, визначаємо мінус на ноутбуці. Для цього ставимо тестер на «прозвон» і визначаємо на ноутбуці, де може бути мінус (наприклад, гвинти притискають плату) і чіпляємо перший щуп туди. Другим щупом визначаємо мінус вже на роз'ємі під інвертор (тестер пищить або показує «короткий»). Після визначення мінуса (там може бути один або два дроти), акуратно витягуємо його (їх) з роз'єму і помічаємо, наприклад, малярним скотчем або маркером.
3. Далі необхідно визначити, де плюс на роз'ємі шлейфу. Увага: тут потрібно бути дуже акуратним, так як працювати необхідно при включеному ноутбуку! Вставляємо перехідник в матрицю з одного боку і в ноутбук з іншого боку. Роз'єм інвертора підключати не потрібно! Підключаємо ноутбук із зарядним пристроєм і включаємо його. Після запуску на матриці буде ледве виднітись зображення (чіткого зображення видно не буде, тому що ми не підключили підсвічування матриці ще). Ставимо тестер в режим вольтметра, один щуп прикладаємо до мінуса, який ми визначили в другому пункті, а другим шукаємо на роз'ємі плюс (зазвичай це - 19 вольт, якщо ноутбук включений від блоку живлення). Як тільки знайшли, вимикаємо ноутбук, витягуємо даний провід з роз'єму і також помічаємо його.
4. Після цього, визначаємо два сигнальних дроти. Один відповідає за «включення підсвічування», другий - за «яскравість». Включаємо ноутбук, тестер встановлюємо на вольтметр і один щуп на мінус, другим щупом виробляємо замір. Повинно показати на тестері приблизно 1.7-3.3 вольта. Таких проводів повинно бути два. Після того як знайшли, виключаєте ноутбук і витягуєте їх із гнізда, помічаєте. Також витягуємо всі дроти,що залишилися, якщо вони є (вони нам не знадобляться).
5. Після того, як ми визначили необхідні нам 4 дроти, ми розташовуємо їх в в роз'єм інвертора так, щоб після підключення роз'єму інвертора в роз'єм на перехіднику, який ми вибрали в першому пункті, дроти збіглися: мінус до мінуса, плюс до плюса, включення підсвічування до включення підсвічування, яскравість до яскравості. При цьому сигнальні дроти (включення / вимикання підсвічування і регулювання яскравості) необхідно визначити експериментальним шляхом (визначити, який з них відповідає за «яскравість», а який за «включення підсвічування»). Для цього пробуєте будь-який варіант. Якщо ви їх переплутати місцями, то нічого страшного не станеться. Матриця ноутбука засвітиться, але тільки не буде правильно працювати регулювання яскравості. Залишиться тільки поміняти місцями сигнальні дроти в роз'ємі. Нижче на фотографії позначені призначення висновків на роз'ємах перехідника.
